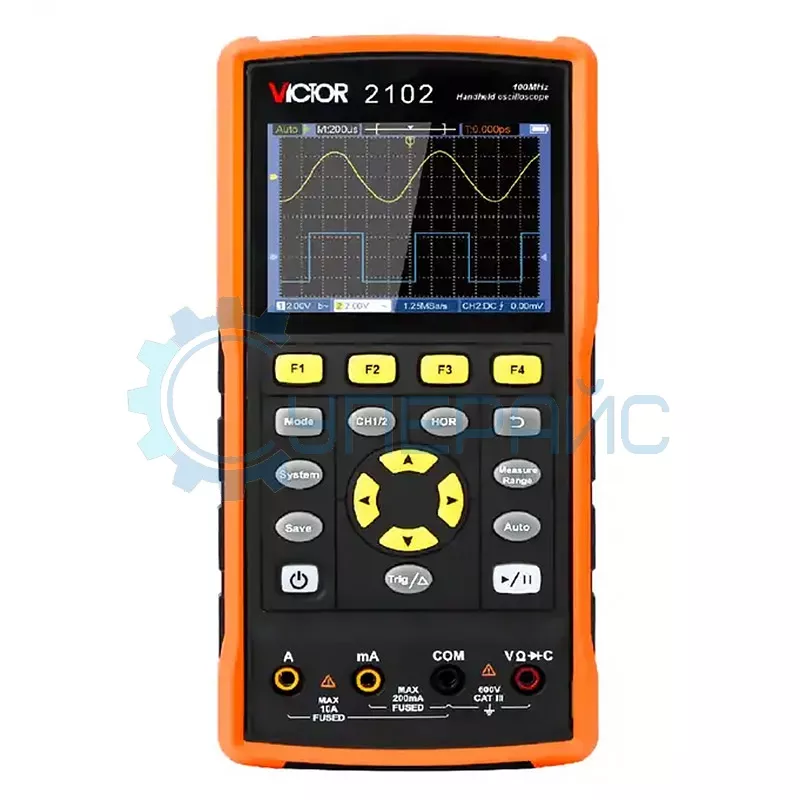

Осциллограф Victor 2102
Технические характеристики Victor 2102
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 500 МВыб/с (1 канал) 250 МВыб/с (2 канала) |
| Коэффициент развёртки | 5 нс / дел - 1000 с / дел, шаг 1 - 2 - 5 |
| Частота обновления сигнала | 10000 волн/с |
| Входные параметры | |
| Входной импеданс | 1 МОм ± 2%, параллельно 16 pF ± 10 pF |
| Максимальное входное напряжение | 400 В |
| Входные соединения | DC, AC, GND |
| Коэффициент ослабления датчика | 1 x, 10 x, 100 x, 1000 x |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 10 мВ / дел - 10 В / дел |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Система измерения | |
| Курсорные измерения | XY |
| Режим мультиметра | |
| Постоянное напряжение (DC) | 200 мВ / 2 В / 20 В / 200 В / 1000 В |
| Переменное напряжение (AC) | 200 мВ / 2 В / 20 В / 200 В / 750 В |
| Постоянный ток (DC) | 200 мА / 10 А |
| Переменный ток (AC) | 200 мА / 10 А |
| Сопротивление | 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 20 МОм / 100 МОм |
| Емкость | 20 нФ / 200 нФ / 2 мкФ / 20 мкФ / 200 мкФ / 2 мФ |
| Точность | ±(0,05% / 0,3% / 0,5% + 3) постоянное напряжение ±(0,8% / 1% + 5) переменное напряжение ±(0,8% / 2,5% + 2) постоянный ток ±(1% / 2,8% + 5) переменный ток ±(0,8% / 1% / 3% + 3) сопротивление ±(3% + 10) емкость |
| Тест диодов | 0 В - 2 В |
| Удержание вычислений | есть |
| Общие характеристики | |
| Дисплей | цветной ЖК-дисплей, 3,5 дюймов |
| Питание | литиевая батарея 18650, 3,7 В батарея 2200 мАч x 2 |
| Время работы | 6 часов |
| Индикатор уровня заряда батареи | есть |
| Интерфейс | USB Type C |
| Габариты | 198 х 96 х 38 мм |
| Вес брутто | 1,185 кг |
| Комплектация | осциллограф Victor 2102 - 1 шт кабель питания - 1 шт кабель USB Type-C - 1 шт |
Профессиональный осциллограф Victor 2102
Осциллограф цифровой двухканальный Victor 2102 представляет собой современный прибор для измерения электрических сигналов. Такой осциллограф с дисплеем обуславливает хорошую визуализацию данных при различном освещении. Размер дисплея обеспечит комфортное наблюдение за сигналами с минимальным напряжением глаз.
Два измерительных канала помогают сравнивать сигналы, анализировать фазовые сдвиги между ними. Опция мультиметра расширяет функционал устройства, делая модель подходящей для многих видов электрических измерений. Полоса пропускания 100 МГц подходит для работы с высокочастотными сигналами.
Базовые преимущества:
- анализ сложных форм сигналов;
- работа с высокочастотными схемами;
- замеры без подключения к сети;
- мобильность при проведении электронной диагностики.
Время автономной работы (6 часов) обуславливает проведение продолжительных измерений вне лаборатории. Индикатор заряда батареи даёт контролировать энергопотребление, что удобно для работы вдали от источников питания.
Интерфейс USB Type C создаёт удобство подключения к компьютеру для передачи информации: пользователю не нужно применять специальных переходников.
Дополнительные характеристики Victor 2102:
- компактность способствует лёгкости транспортировки;
- эргономичный корпус хорошо лежит в руке при перемещениях;
- автоматический режим синхронизации упрощает анализ сигналов;
- удержание вычислений помогает документировать результаты.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
