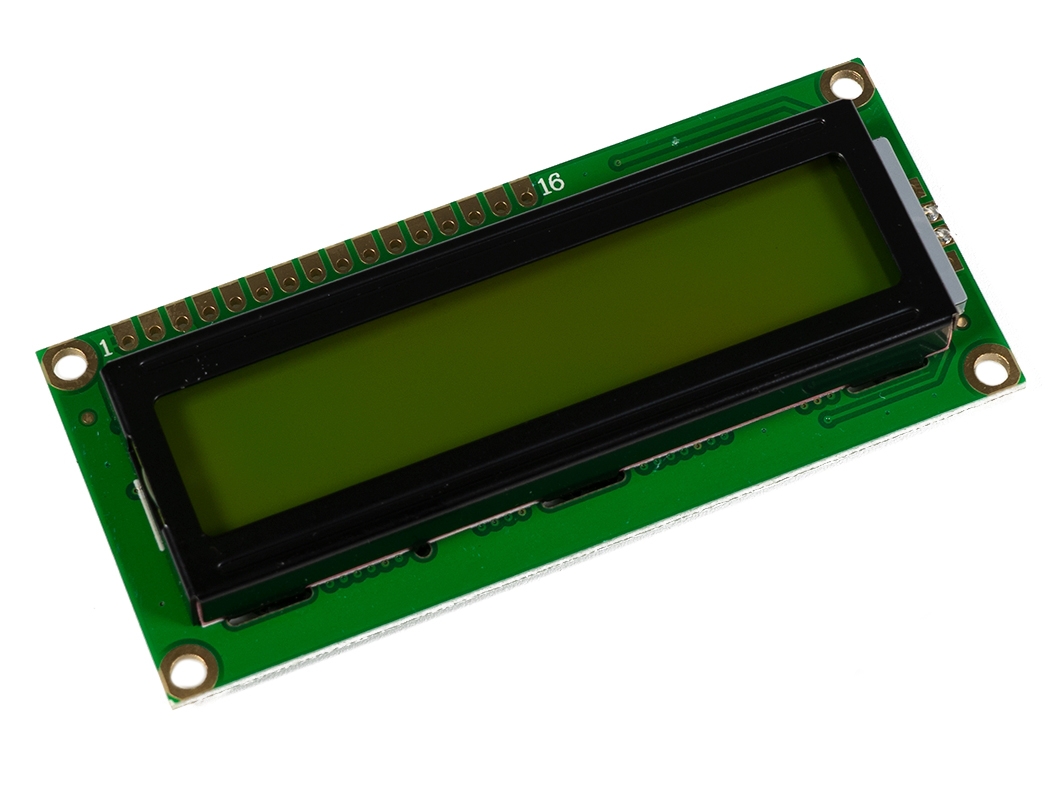

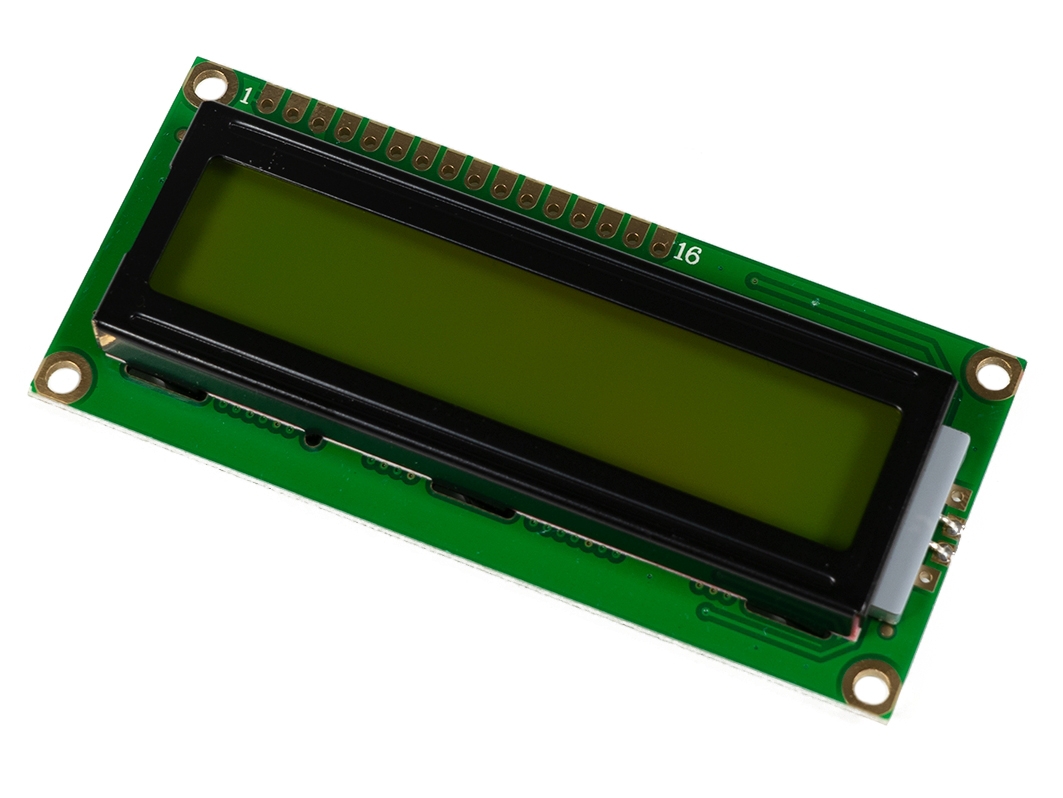

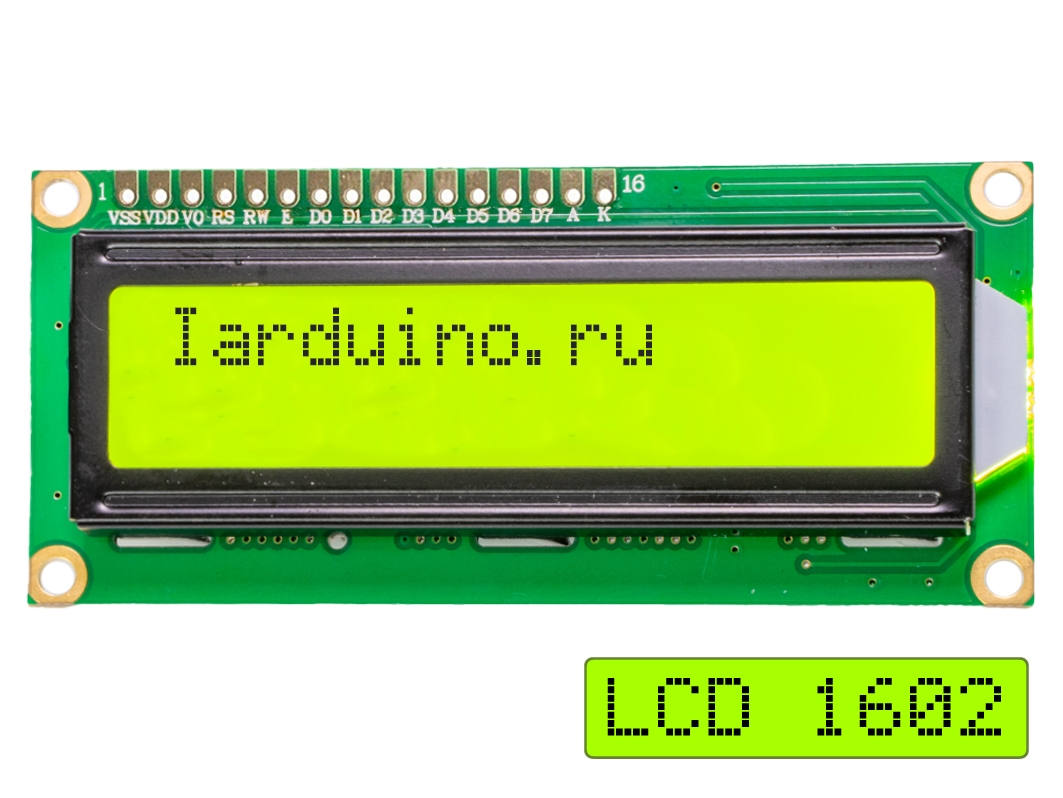

LCD1602 Символьный дисплей 16x2, зеленая подсветка для Arduino
Символьный дисплей LCD1602 с зеленойподсветкой— жидкокристаллический дисплей (Liquid Crystal Display) экран которого способен отображать одновременно до 32 символов (16 столбцов, 02 строки). Подключение кArduinoосуществляется по синхронному 8-битному параллельному интерфейсу. Примеры работы с символьными дисплеями описаны в разделеWiKi - Работа с символьными ЖК дисплеями.
Используйте символьный дисплей LCD1602 I²C для вывода информации в текстовом виде. Знакосинтезирующий экран 16×2 поможет отобразить 2 строки по 16 символов чёрным текстом на зелёной подсветке. Символьные дисплеи используются в домашних охранных системах, робототехнике, МФУ-устройствах, вендинговых автоматах и турникетах общественного транспорта.
Дисплей LCD1602 I²C оснащён LCD конвертором Flash-I²C, который позволяет управлять дисплеем всего по двум сигнальным проводам.
Подробности
Текстовый дисплей 16×2 выполнен на жидкокристаллической матрице LCD (Liquid Crystal Display), которая отображает 2 строки по 16 символов чёрным текстом на зелёной подсветке. Матрица экрана подключена к контроллеру Hitachi HD44780, который позволяет выводить цифры, латиницу и набор зашитых типографских символов. В памяти дисплея также можно создать до 8 собственных символов.
Каждый символ состоит из отдельного знакоместа 5×8 пикселей.
Для экономии пинов микроконтроллера на плате дисплейного модуля распаян LCD конвертор Flash-I²C, который преобразует штатный 8-битный параллельный интерфейс индикатора в шину I²C. В итоге вы можете подключать дисплей к контроллеру всего по двум проводам.
LCD конвертор Flash-I²C полностью совместим с популярным LCD конвертером PCF8574, однако имеет ряд преимуществ:
- Возможность смены I²C с
0x27на любой другой из диапазона0x08–0x7E. Это даёт возможность подключить более 100 дисплеев к одному контроллеру и на каждый выводить уникальную информацию. - Плавно регулировать яркость подсветки экрана от 0 до 100%.
- Возможность отключать подтяжку I²C при большом количестве устройств на шине I²C.
Подключение

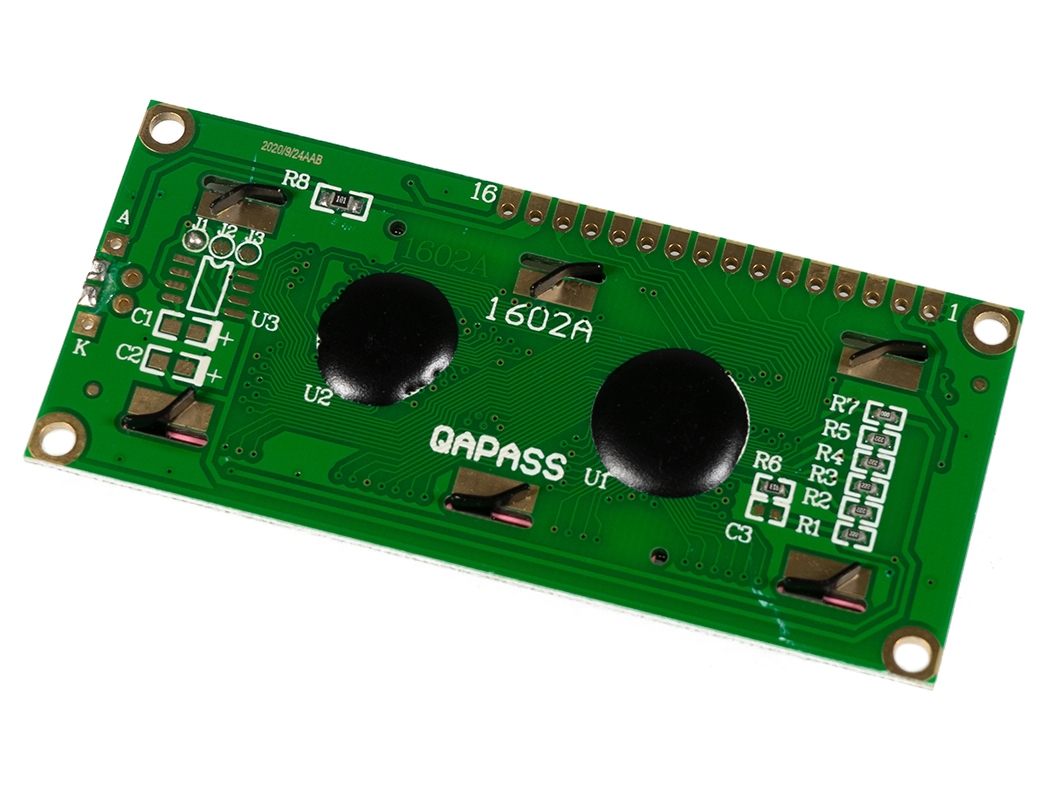

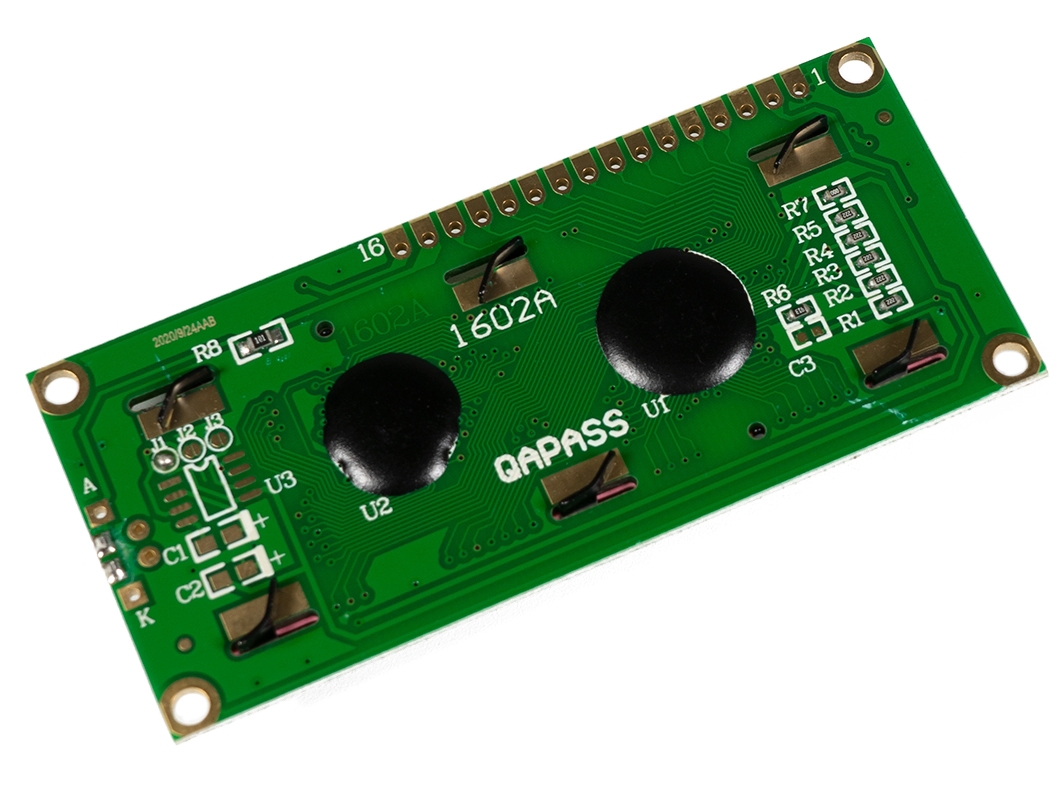

На плате дисплея выведено 16 контактов к которым припаян LCD конвертор Flash-I²C, через который проходит общение дисплея с внешними контроллерами. На переходнике LCD с двух сторон выведены четыре угловых контакта для подключения линий питания и управляющей электроники.
Дублирования линий позволяет подключать дисплеи в цепочку, словно лампочки в гирлянде. Максимальное количество дисплейных модулей до 100 штук на одной шине I²C.
